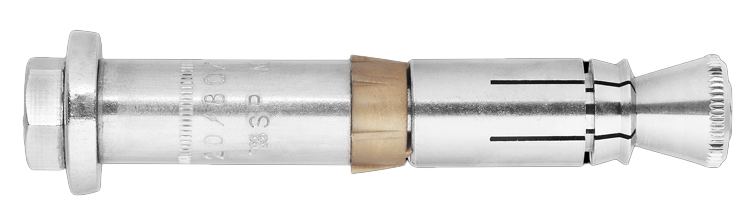

Hakankare SLS C5, Liebig

Rostfritt stål A4, för kraftverk, skyddsräcken, maskiner

Unikt automatiskt självunderskärande hakankare för tunga förinstallerade montage

Unikt automatiskt självunderskärande hakankare för tunga genomsticksmontage. Den enklaste, snabbaste och säkraste lösningen på marknaden. Ekonomisk: Inget specialborr, underskärningsverktyg eller montageverktyg. Minimala expansionskrafter tillåter inbördes avstånd och kantavstånd att vara små. A4 för användning inomhus, utomhus och industriellt.

Material: Rostfritt stål A4
Miljö: För användning utomhus
Korrosivitetsklass
Stålprofil mot betong
Material, betong

Dokument

Produktblad

Hakankare SLS C5, Liebig.pdf
Artnr Dimension BorrØ, d0, mm Diameter, mm Längd, L, mm SW Antal
9653144015 8x70 14 M8 70 13 25
Installationsparametrar
Artnr
9653144015
Dimension
8x70
BorrØ, d0, mm
14
Diameter, mm
M8
Längd, L, mm
70
SW
13
Max. montage, tfix, mm
15
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
52
Åtdragningsmoment, Tinst, Nm
25
Effektivt montagedjup, hef, mm
40
Frigående hålØ, df, mm
16
Draglast Betong C20/25, kN
6,1
Tvärlast Betong C20/25, kN
6,1
Draglast sprucken betong, kN
4,3
Tvärlast sprucken betong, kN
4,3
Material
Rostfritt stål A4
Korrosivitetsklass
C5
Benämning
SLS M8-14/40/15 A4 SUPERPLUS
EAN
4061245037806
Antal
25
Bild på SLS M8-14/40/15 A4 SUPERPLUS
Ladda ner bild
Artikelblad
9653148025 8x120 14 M8 120 13 25
Installationsparametrar
Artnr
9653148025
Dimension
8x120
BorrØ, d0, mm
14
Diameter, mm
M8
Längd, L, mm
120
SW
13
Max. montage, tfix, mm
25
Min. borrdjup, h1, mm
100
Min. montagedjup, hnom, mm
92
Åtdragningsmoment, Tinst, Nm
25
Effektivt montagedjup, hef, mm
80
Frigående hålØ, df, mm
16
Draglast Betong C20/25, kN
13,1
Tvärlast Betong C20/25, kN
24
Draglast sprucken betong, kN
5,7
Tvärlast sprucken betong, kN
24
Material
Rostfritt stål A4
Korrosivitetsklass
C5
Benämning
SLS M8-14/80/25 A4 SUPERPLUS
EAN
4061245037813
Antal
25
Bild på SLS M8-14/80/25 A4 SUPERPLUS
Ladda ner bild
Artikelblad
9653208015 12x120 20 M12 120 19 10
Installationsparametrar
Artnr
9653208015
Dimension
12x120
BorrØ, d0, mm
20
Diameter, mm
M12
Längd, L, mm
120
SW
19
Max. montage, tfix, mm
15
Min. borrdjup, h1, mm
105
Min. montagedjup, hnom, mm
96
Åtdragningsmoment, Tinst, Nm
80
Effektivt montagedjup, hef, mm
80
Frigående hålØ, df, mm
21
Draglast Betong C20/25, kN
17,2
Tvärlast Betong C20/25, kN
34,4
Draglast sprucken betong, kN
11,9
Tvärlast sprucken betong, kN
24,5
Material
Rostfritt stål A4
Korrosivitetsklass
C5
Benämning
SLS M12-20/80/15 A4 SUPERPLUS
EAN
4061245037820
Antal
10
Bild på SLS M12-20/80/15 A4 SUPERPLUS
Ladda ner bild
Artikelblad
