Hakankare ILS C1, Liebig

För kraftverk, skyddsräcken, maskiner

Unikt automatiskt självunderskärande hakankare för tunga förinstallerade montage

Unikt automatiskt självunderskärande hakankare för tunga genomsticksmontage. Den enklaste, snabbaste och säkraste lösningen på marknaden. Ekonomisk: Inget specialborr, underskärningsverktyg eller montageverktyg. Minimala expansionskrafter tillåter inbördes avstånd och kantavstånd att vara små. A4 för användning inomhus, utomhus och industriellt.

Material: Stål
Ytbehandling: Blankförzinkad
Miljö: För användning inomhus
Korrosivitetsklass
Stålprofil mot betong
Material, betong

Dokument

Produktblad

Hakankare ILS C1, Liebig.pdf
Artnr BorrØ, d0, mm Diameter, mm Längd, L, mm SW Min. montagedjup, hnom, mm Antal
9650814080 14 M8 95 8 93 25
Installationsparametrar
Artnr
9650814080
BorrØ, d0, mm
14
Diameter, mm
M8
Längd, L, mm
95
SW
8
Min. montagedjup, hnom, mm
93
Min. borrdjup, h1, mm
100
Inskruvsdjup, f, mm
12-23
Frigående hålØ, df, mm
10
Åtdragningsmoment, Tinst, Nm
25
Effektivt montagedjup, hef, mm
80
Draglast Betong C20/25, kN
13,9
Tvärlast Betong C20/25, kN
8,6
Draglast sprucken betong, kN
7,6
Tvärlast sprucken betong, kN
8,6
Benämning
ILS M8-14/80 SUPERPLUS
EAN
4061245001128
Antal
25

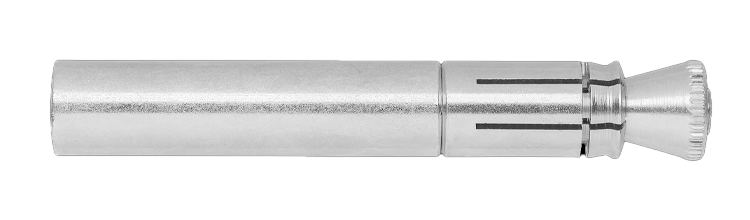

Bild på ILS M8-14/80 SUPERPLUS
Ladda ner bild
Artikelblad
