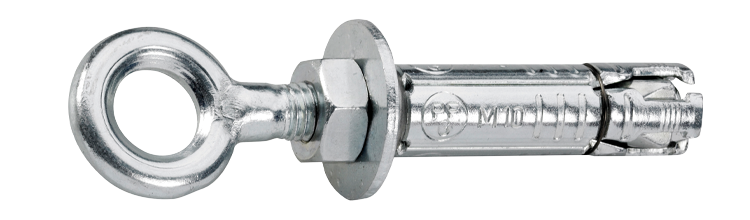

Sköldankare PFG EBF

Ögla

4-vägs extra bred expansion ger bra prestanda även i grundmaterial med lägre kvalitet som finns i många gamla konstruktioner.

Momentåtdraget sköldankare för förmontering och distansmontering beroende på typ. 4-vägs extra bred expansion ger bra prestanda även i grundmaterial med lägre kvalitet, som finns i många gamla konstruktioner. Bra tolerans för variationer i borrhålsdiameter.

Material: Stål

Ytbehandling: Blankförzinkad

Miljö: För användning inomhus

Dokument

Produktblad

Sköldankare PFG EBF.pdf

	Artnr	Diameter, mm	BorrØ, d0, mm	Min. borrdjup, h1, mm	Min. montagedjup, hnom, mm	Antal	Lagerstatus
▼	9658077430	M6	10	45	40	25	I lager
Installationsparametrar	Artnr 9658077430 Diameter, mm M6 BorrØ, d0, mm 10 Min. borrdjup, h1, mm 45 Min. montagedjup, hnom, mm 40 Min. materialtjocklek, hmin, mm 100 Inre hål i öglaØ, dk, mm 10 Åtdragningsmoment, Tinst, Nm 10 Draglast, kN 2 SW 10 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Benämning Sköldankare PFG EBF M6 Ögla EAN 7319610067277 Antal 25	Ladda ner bild Artikelblad Dela via e-post
▼	9658077431	M8	14	55	50	25	I lager
Installationsparametrar	Artnr 9658077431 Diameter, mm M8 BorrØ, d0, mm 14 Min. borrdjup, h1, mm 55 Min. montagedjup, hnom, mm 50 Min. materialtjocklek, hmin, mm 100 Inre hål i öglaØ, dk, mm 11,8 Åtdragningsmoment, Tinst, Nm 25 Draglast, kN 3,6 SW 13 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Benämning Sköldankare PFG EBF M8 Ögla EAN 7319610067284 Antal 25	Ladda ner bild Artikelblad Dela via e-post
▼	9658077432	M10	16	65	60	10	I lager
Installationsparametrar	Artnr 9658077432 Diameter, mm M10 BorrØ, d0, mm 16 Min. borrdjup, h1, mm 65 Min. montagedjup, hnom, mm 60 Min. materialtjocklek, hmin, mm 120 Inre hål i öglaØ, dk, mm 14,5 Åtdragningsmoment, Tinst, Nm 50 Draglast, kN 4,8 SW 17 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Benämning Sköldankare PFG EBF M10 Ögla EAN 7319610067291 Antal 10	Ladda ner bild Artikelblad Dela via e-post
▼	9658077433	M12	20	85	80	5	Kontakta oss
Installationsparametrar	Artnr 9658077433 Diameter, mm M12 BorrØ, d0, mm 20 Min. borrdjup, h1, mm 85 Min. montagedjup, hnom, mm 80 Min. materialtjocklek, hmin, mm 160 Inre hål i öglaØ, dk, mm 17 Åtdragningsmoment, Tinst, Nm 85 Draglast, kN 6,3 SW 19 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Benämning Sköldankare PFG EBF M12 Ögla EAN 7319610067307 Antal 5	Ladda ner bild Artikelblad Dela via e-post
▼	9658077434	M16	25	105	100	5	I lager
Installationsparametrar	Artnr 9658077434 Diameter, mm M16 BorrØ, d0, mm 25 Min. borrdjup, h1, mm 105 Min. montagedjup, hnom, mm 100 Min. materialtjocklek, hmin, mm 170 Inre hål i öglaØ, dk, mm 23 Åtdragningsmoment, Tinst, Nm 120 Draglast, kN 9,9 SW 24 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Benämning Sköldankare PFG EBF M16 Ögla EAN 7319610067314 Antal 5	Ladda ner bild Artikelblad Dela via e-post
