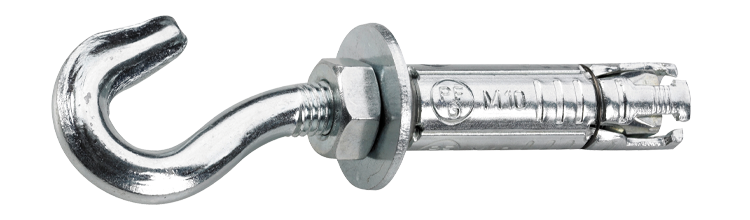

Sköldankare PFG HBF

Krok

4-vägs extra bred expansion ger bra prestanda även i grundmaterial med lägre kvalitet som finns i många gamla konstruktioner.

Momentåtdraget sköldankare för förmontering och distansmontering beroende på typ. 4-vägs extra bred expansion ger bra prestanda även i grundmaterial med lägre kvalitet, som finns i många gamla konstruktioner. Bra tolerans för variationer i borrhålsdiameter.

Material: Stål

Ytbehandling: Blankförzinkad

Miljö: För användning inomhus

Dokument

Produktblad

Sköldankare PFG HBF.pdf

	Artnr	Diameter, mm	BorrØ, d0, mm	SW	Min. borrdjup, h1, mm	Antal	Lagerstatus
▼	9658077330	M6	10	10	45	25	I lager
Installationsparametrar	Artnr 9658077330 Diameter, mm M6 BorrØ, d0, mm 10 SW 10 Min. borrdjup, h1, mm 45 Min. montagedjup, hnom, mm 40 Min. materialtjocklek, hmin, mm 100 Åtdragningsmoment, Tinst, Nm 8 Draglast, kN 2 Inner krokØ, mm 8 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Benämning Sköldankare PFG HBF M6 Krok EAN 7319610067222 Antal 25	Ladda ner bild Artikelblad Dela via e-post
▼	9658077331	M8	14	13	55	25	I lager
Installationsparametrar	Artnr 9658077331 Diameter, mm M8 BorrØ, d0, mm 14 SW 13 Min. borrdjup, h1, mm 55 Min. montagedjup, hnom, mm 50 Min. materialtjocklek, hmin, mm 100 Åtdragningsmoment, Tinst, Nm 10 Draglast, kN 3,6 Inner krokØ, mm 10 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Benämning Sköldankare PFG HBF M8 Krok EAN 7319610067239 Antal 25	Ladda ner bild Artikelblad Dela via e-post
▼	9658077332	M10	16	17	65	10	Kontakta oss
Installationsparametrar	Artnr 9658077332 Diameter, mm M10 BorrØ, d0, mm 16 SW 17 Min. borrdjup, h1, mm 65 Min. montagedjup, hnom, mm 60 Min. materialtjocklek, hmin, mm 120 Åtdragningsmoment, Tinst, Nm 12,5 Draglast, kN 4,8 Inner krokØ, mm 12,5 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Benämning Sköldankare PFG HBF M10 Krok EAN 7319610067246 Antal 10	Ladda ner bild Artikelblad Dela via e-post
▼	9658077333	M12	20	19	85	5	I lager
Installationsparametrar	Artnr 9658077333 Diameter, mm M12 BorrØ, d0, mm 20 SW 19 Min. borrdjup, h1, mm 85 Min. montagedjup, hnom, mm 80 Min. materialtjocklek, hmin, mm 160 Åtdragningsmoment, Tinst, Nm 16 Draglast, kN 6,3 Inner krokØ, mm 16 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Benämning Sköldankare PFG HBF M12 Krok EAN 7319610067253 Antal 5	Ladda ner bild Artikelblad Dela via e-post
▼	9658077334	M16	25	24	105	5	Kontakta oss
Installationsparametrar	Artnr 9658077334 Diameter, mm M16 BorrØ, d0, mm 25 SW 24 Min. borrdjup, h1, mm 105 Min. montagedjup, hnom, mm 100 Min. materialtjocklek, hmin, mm 170 Åtdragningsmoment, Tinst, Nm 19 Draglast, kN 9,9 Inner krokØ, mm 19 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Benämning Sköldankare PFG HBF M16 Krok EAN 7319610067260 Antal 5	Ladda ner bild Artikelblad Dela via e-post
