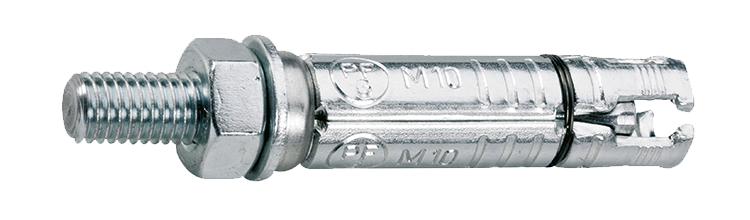

Sköldankare PFG SB

ETA-bedömd, för förmontering och distansmontering

4-vägs extra bred expansion ger bra prestanda även i grundmaterial med lägre kvalitet som finns i många gamla konstruktioner.

ETA-bedömd sköldankare för förmontering och distansmontering beroende på typ. 4-vägs extra bred expansion ger bra prestanda även i grundmaterial med lägre kvalitet, som finns i många gamla konstruktioner. Bra tolerans för variationer i borrhålsdiameter.

Material: Stål
Ytbehandling: Blankförzinkad
Miljö: För användning inomhus
Korrosivitetsklass
Brandmotståndsklass

Dokument

Produktblad

Sköldankare PFG SB.pdf
Artnr BorrØ, d0, mm SW Längd, L, mm Diameter, mm Max. montage, tfix, mm Antal
9658077001 10 10 62 M6 15 50
Installationsparametrar
Artnr
9658077001
BorrØ, d0, mm
10
SW
10
Längd, L, mm
62
Diameter, mm
M6
Max. montage, tfix, mm
15
Min. borrdjup, h1, mm
45
Min. montagedjup, hnom, mm
40
Åtdragningsmoment, Tinst, Nm
10
Frigående hålØ, df, mm
7
Draglast, kN
2,4
Tvärlast, kN
4,6
Benämning
Sköldankare PFG SB M6-15
EAN
7319610066928
Antal
50
Bild på Sköldankare PFG SB M6-15
Ladda ner bild
Artikelblad
9658077002 10 10 77 M6 30 50
Installationsparametrar
Artnr
9658077002
BorrØ, d0, mm
10
SW
10
Längd, L, mm
77
Diameter, mm
M6
Max. montage, tfix, mm
30
Min. borrdjup, h1, mm
45
Min. montagedjup, hnom, mm
40
Åtdragningsmoment, Tinst, Nm
10
Frigående hålØ, df, mm
7
Draglast, kN
2,4
Tvärlast, kN
4,6
Benämning
Sköldankare PFG SB M6-30
EAN
7319610066935
Antal
50
Bild på Sköldankare PFG SB M6-30
Ladda ner bild
Artikelblad
9658077004 14 13 78 M8 20 50
Installationsparametrar
Artnr
9658077004
BorrØ, d0, mm
14
SW
13
Längd, L, mm
78
Diameter, mm
M8
Max. montage, tfix, mm
20
Min. borrdjup, h1, mm
55
Min. montagedjup, hnom, mm
50
Åtdragningsmoment, Tinst, Nm
25
Frigående hålØ, df, mm
9
Draglast, kN
4,3
Tvärlast, kN
8,4
Benämning
Sköldankare PFG SB M8-20
EAN
7319610066942
Antal
50
Bild på Sköldankare PFG SB M8-20
Ladda ner bild
Artikelblad
9658077005 14 13 88 M8 30 50
Installationsparametrar
Artnr
9658077005
BorrØ, d0, mm
14
SW
13
Längd, L, mm
88
Diameter, mm
M8
Max. montage, tfix, mm
30
Min. borrdjup, h1, mm
55
Min. montagedjup, hnom, mm
50
Åtdragningsmoment, Tinst, Nm
25
Frigående hålØ, df, mm
9
Draglast, kN
4,3
Tvärlast, kN
8,4
Benämning
Sköldankare PFG SB M8-30
EAN
7319610066959
Antal
50
Bild på Sköldankare PFG SB M8-30
Ladda ner bild
Artikelblad
9658077006 14 13 103 M8 45 50
Installationsparametrar
Artnr
9658077006
BorrØ, d0, mm
14
SW
13
Längd, L, mm
103
Diameter, mm
M8
Max. montage, tfix, mm
45
Min. borrdjup, h1, mm
55
Min. montagedjup, hnom, mm
50
Åtdragningsmoment, Tinst, Nm
25
Frigående hålØ, df, mm
9
Draglast, kN
4,3
Tvärlast, kN
8,4
Benämning
Sköldankare PFG SB M8-45
EAN
7319610066966
Antal
50
Bild på Sköldankare PFG SB M8-45
Ladda ner bild
Artikelblad
9658077007 14 13 143 M8 85 25
Installationsparametrar
Artnr
9658077007
BorrØ, d0, mm
14
SW
13
Längd, L, mm
143
Diameter, mm
M8
Max. montage, tfix, mm
85
Min. borrdjup, h1, mm
55
Min. montagedjup, hnom, mm
50
Åtdragningsmoment, Tinst, Nm
25
Frigående hålØ, df, mm
9
Draglast, kN
4,3
Tvärlast, kN
8,4
Benämning
Sköldankare PFG SB M8-85
EAN
7319610066973
Antal
25
Bild på Sköldankare PFG SB M8-85
Ladda ner bild
Artikelblad
9658077009 16 17 84 M10 10 25
Installationsparametrar
Artnr
9658077009
BorrØ, d0, mm
16
SW
17
Längd, L, mm
84
Diameter, mm
M10
Max. montage, tfix, mm
10
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
60
Åtdragningsmoment, Tinst, Nm
50
Frigående hålØ, df, mm
11
Draglast, kN
5,7
Tvärlast, kN
13,3
Benämning
Sköldankare PFG SB M10-10
EAN
7319610066980
Antal
25
Bild på Sköldankare PFG SB M10-10
Ladda ner bild
Artikelblad
9658077010 16 17 94 M10 20 25
Installationsparametrar
Artnr
9658077010
BorrØ, d0, mm
16
SW
17
Längd, L, mm
94
Diameter, mm
M10
Max. montage, tfix, mm
20
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
60
Åtdragningsmoment, Tinst, Nm
50
Frigående hålØ, df, mm
11
Draglast, kN
5,7
Tvärlast, kN
13,3
Benämning
Sköldankare PFG SB M10-20
EAN
7319610066997
Antal
25
Bild på Sköldankare PFG SB M10-20
Ladda ner bild
Artikelblad
9658077011 16 17 104 M10 30 25
Installationsparametrar
Artnr
9658077011
BorrØ, d0, mm
16
SW
17
Längd, L, mm
104
Diameter, mm
M10
Max. montage, tfix, mm
30
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
60
Åtdragningsmoment, Tinst, Nm
50
Frigående hålØ, df, mm
11
Draglast, kN
5,7
Tvärlast, kN
13,3
Benämning
Sköldankare PFG SB M10-30
EAN
7319610067000
Antal
25
Bild på Sköldankare PFG SB M10-30
Ladda ner bild
Artikelblad
9658077012 16 17 114 M10 40 25
Installationsparametrar
Artnr
9658077012
BorrØ, d0, mm
16
SW
17
Längd, L, mm
114
Diameter, mm
M10
Max. montage, tfix, mm
40
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
60
Åtdragningsmoment, Tinst, Nm
50
Frigående hålØ, df, mm
11
Draglast, kN
5,7
Tvärlast, kN
13,3
Benämning
Sköldankare PFG SB M10-40
EAN
7319610067017
Antal
25
Bild på Sköldankare PFG SB M10-40
Ladda ner bild
Artikelblad
9658077013 16 17 124 M10 50 25
Installationsparametrar
Artnr
9658077013
BorrØ, d0, mm
16
SW
17
Längd, L, mm
124
Diameter, mm
M10
Max. montage, tfix, mm
50
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
60
Åtdragningsmoment, Tinst, Nm
50
Frigående hålØ, df, mm
11
Draglast, kN
5,7
Tvärlast, kN
13,3
Benämning
Sköldankare PFG SB M10-50
EAN
7319610067024
Antal
25
Bild på Sköldankare PFG SB M10-50
Ladda ner bild
Artikelblad
9650077014 16 17 144 M10 70 25
Installationsparametrar
Artnr
9650077014
BorrØ, d0, mm
16
SW
17
Längd, L, mm
144
Diameter, mm
M10
Max. montage, tfix, mm
70
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
60
Åtdragningsmoment, Tinst, Nm
50
Frigående hålØ, df, mm
11
Draglast, kN
5,7
Tvärlast, kN
13,3
Benämning
Sköldankare PFG SB M10-70
EAN
4061245002194
Antal
25
Bild på Sköldankare PFG SB M10-70
Ladda ner bild
Artikelblad
9658077016 20 19 115 M12 20 10
Installationsparametrar
Artnr
9658077016
BorrØ, d0, mm
20
SW
19
Längd, L, mm
115
Diameter, mm
M12
Max. montage, tfix, mm
20
Min. borrdjup, h1, mm
85
Min. montagedjup, hnom, mm
80
Åtdragningsmoment, Tinst, Nm
85
Frigående hålØ, df, mm
13
Draglast, kN
7,6
Tvärlast, kN
19,3
Benämning
Sköldankare PFG SB M12-20
EAN
7319610067031
Antal
10
Bild på Sköldankare PFG SB M12-20
Ladda ner bild
Artikelblad
9658077017 20 19 125 M12 30 10
Installationsparametrar
Artnr
9658077017
BorrØ, d0, mm
20
SW
19
Längd, L, mm
125
Diameter, mm
M12
Max. montage, tfix, mm
30
Min. borrdjup, h1, mm
85
Min. montagedjup, hnom, mm
80
Åtdragningsmoment, Tinst, Nm
85
Frigående hålØ, df, mm
13
Draglast, kN
7,6
Tvärlast, kN
19,3
Benämning
Sköldankare PFG SB M12-30
EAN
7319610067048
Antal
10
Bild på Sköldankare PFG SB M12-30
Ladda ner bild
Artikelblad
9658077018 20 19 145 M12 50 10
Installationsparametrar
Artnr
9658077018
BorrØ, d0, mm
20
SW
19
Längd, L, mm
145
Diameter, mm
M12
Max. montage, tfix, mm
50
Min. borrdjup, h1, mm
85
Min. montagedjup, hnom, mm
80
Åtdragningsmoment, Tinst, Nm
85
Frigående hålØ, df, mm
13
Draglast, kN
7,6
Tvärlast, kN
19,3
Benämning
Sköldankare PFG SB M12-50
EAN
7319610067055
Antal
10
Bild på Sköldankare PFG SB M12-50
Ladda ner bild
Artikelblad
9658077019 20 19 160 M12 65 10
Installationsparametrar
Artnr
9658077019
BorrØ, d0, mm
20
SW
19
Längd, L, mm
160
Diameter, mm
M12
Max. montage, tfix, mm
65
Min. borrdjup, h1, mm
85
Min. montagedjup, hnom, mm
80
Åtdragningsmoment, Tinst, Nm
85
Frigående hålØ, df, mm
13
Draglast, kN
7,6
Tvärlast, kN
19,3
Benämning
Sköldankare PFG SB M12-65
EAN
7319610067062
Antal
10
Bild på Sköldankare PFG SB M12-65
Ladda ner bild
Artikelblad
9658077021 25 24 145 M16 25 10
Installationsparametrar
Artnr
9658077021
BorrØ, d0, mm
25
SW
24
Längd, L, mm
145
Diameter, mm
M16
Max. montage, tfix, mm
25
Min. borrdjup, h1, mm
105
Min. montagedjup, hnom, mm
100
Åtdragningsmoment, Tinst, Nm
120
Frigående hålØ, df, mm
18
Draglast, kN
11,9
Tvärlast, kN
35,9
Benämning
Sköldankare PFG SB M16-25
EAN
7319610067079
Antal
10
Bild på Sköldankare PFG SB M16-25
Ladda ner bild
Artikelblad
9658077022 25 24 165 M16 45 10
Installationsparametrar
Artnr
9658077022
BorrØ, d0, mm
25
SW
24
Längd, L, mm
165
Diameter, mm
M16
Max. montage, tfix, mm
45
Min. borrdjup, h1, mm
105
Min. montagedjup, hnom, mm
100
Åtdragningsmoment, Tinst, Nm
120
Frigående hålØ, df, mm
18
Draglast, kN
11,9
Tvärlast, kN
35,9
Benämning
Sköldankare PFG SB M16-45
EAN
7319610067086
Antal
10
Bild på Sköldankare PFG SB M16-45
Ladda ner bild
Artikelblad
