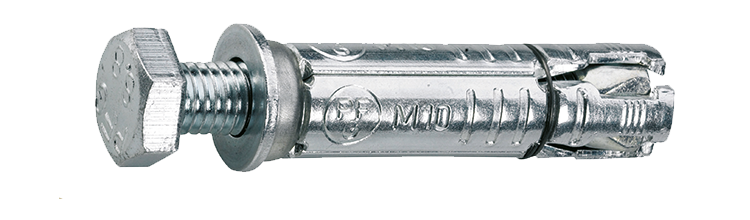

Sköldankare PFG LB

ETA-bedömd, för förmontering och distansmontering

4-vägs extra bred expansion ger bra prestanda även i grundmaterial med lägre kvalitet som finns i många gamla konstruktioner.

ETA-bedömd sköldankare för förmontering och distansmontering beroende på typ. 4-vägs extra bred expansion ger bra prestanda även i grundmaterial med lägre kvalitet, som finns i många gamla konstruktioner. Bra tolerans för variationer i borrhålsdiameter.

Material: Stål
Ytbehandling: Blankförzinkad
Miljö: För användning inomhus
Korrosivitetsklass
Brandmotståndsklass

Dokument

Produktblad

Sköldankare PFG LB.pdf
Artnr BorrØ, d0, mm Diameter, mm Längd, L, mm SW Max. montage, tfix, mm Antal
9658077025 10 M6 60 10 15 50
Installationsparametrar
Artnr
9658077025
BorrØ, d0, mm
10
Diameter, mm
M6
Längd, L, mm
60
SW
10
Max. montage, tfix, mm
15
Min. borrdjup, h1, mm
45
Min. montagedjup, hnom, mm
40
Frigående hålØ, df, mm
7
Åtdragningsmoment, Tinst, Nm
10
Draglast, kN
2,4
Tvärlast, kN
4,6
Benämning
Sköldankare PFG LB M6-15
EAN
7319610067093
Antal
50
Bild på Sköldankare PFG LB  M6-15
Ladda ner bild
Artikelblad
9658077026 10 M6 80 10 35 50
Installationsparametrar
Artnr
9658077026
BorrØ, d0, mm
10
Diameter, mm
M6
Längd, L, mm
80
SW
10
Max. montage, tfix, mm
35
Min. borrdjup, h1, mm
45
Min. montagedjup, hnom, mm
40
Frigående hålØ, df, mm
7
Åtdragningsmoment, Tinst, Nm
10
Draglast, kN
2,4
Tvärlast, kN
4,6
Benämning
Sköldankare PFG LB M6-35
EAN
7319610067109
Antal
50
Bild på Sköldankare PFG LB  M6-35
Ladda ner bild
Artikelblad
9658077028 14 M8 83 13 25 50
Installationsparametrar
Artnr
9658077028
BorrØ, d0, mm
14
Diameter, mm
M8
Längd, L, mm
83
SW
13
Max. montage, tfix, mm
25
Min. borrdjup, h1, mm
55
Min. montagedjup, hnom, mm
50
Frigående hålØ, df, mm
9
Åtdragningsmoment, Tinst, Nm
25
Draglast, kN
4,3
Tvärlast, kN
8,4
Benämning
Sköldankare PFG LB M8-25
EAN
7319610067116
Antal
50
Bild på Sköldankare PFG LB  M8-25
Ladda ner bild
Artikelblad
9658077029 14 M8 93 13 35 50
Installationsparametrar
Artnr
9658077029
BorrØ, d0, mm
14
Diameter, mm
M8
Längd, L, mm
93
SW
13
Max. montage, tfix, mm
35
Min. borrdjup, h1, mm
55
Min. montagedjup, hnom, mm
50
Frigående hålØ, df, mm
9
Åtdragningsmoment, Tinst, Nm
25
Draglast, kN
4,3
Tvärlast, kN
8,4
Benämning
Sköldankare PFG LB M8-35
EAN
7319610067123
Antal
50
Bild på Sköldankare PFG LB  M8-35
Ladda ner bild
Artikelblad
9658077030 14 M8 103 13 45 50
Installationsparametrar
Artnr
9658077030
BorrØ, d0, mm
14
Diameter, mm
M8
Längd, L, mm
103
SW
13
Max. montage, tfix, mm
45
Min. borrdjup, h1, mm
55
Min. montagedjup, hnom, mm
50
Frigående hålØ, df, mm
9
Åtdragningsmoment, Tinst, Nm
25
Draglast, kN
4,3
Tvärlast, kN
8,4
Benämning
Sköldankare PFG LB M8-45
EAN
7319610067130
Antal
50
Bild på Sköldankare PFG LB  M8-45
Ladda ner bild
Artikelblad
9658077032 16 M10 86 17 15 25
Installationsparametrar
Artnr
9658077032
BorrØ, d0, mm
16
Diameter, mm
M10
Längd, L, mm
86
SW
17
Max. montage, tfix, mm
15
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
60
Frigående hålØ, df, mm
11
Åtdragningsmoment, Tinst, Nm
50
Draglast, kN
5,7
Tvärlast, kN
13,3
Benämning
Sköldankare PFG LB M10-15
EAN
7319610067147
Antal
25
Bild på Sköldankare PFG LB  M10-15
Ladda ner bild
Artikelblad
9658077033 16 M10 106 17 35 25
Installationsparametrar
Artnr
9658077033
BorrØ, d0, mm
16
Diameter, mm
M10
Längd, L, mm
106
SW
17
Max. montage, tfix, mm
35
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
60
Frigående hålØ, df, mm
11
Åtdragningsmoment, Tinst, Nm
50
Draglast, kN
5,7
Tvärlast, kN
13,3
Benämning
Sköldankare PFG LB M10-35
EAN
7319610067154
Antal
25
Bild på Sköldankare PFG LB  M10-35
Ladda ner bild
Artikelblad
9658077034 16 M10 126 17 55 25
Installationsparametrar
Artnr
9658077034
BorrØ, d0, mm
16
Diameter, mm
M10
Längd, L, mm
126
SW
17
Max. montage, tfix, mm
55
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
60
Frigående hålØ, df, mm
11
Åtdragningsmoment, Tinst, Nm
50
Draglast, kN
5,7
Tvärlast, kN
13,3
Benämning
Sköldankare PFG LB M10-55
EAN
7319610067161
Antal
25
Bild på Sköldankare PFG LB  M10-55
Ladda ner bild
Artikelblad
9658077035 16 M10 156 17 85 25
Installationsparametrar
Artnr
9658077035
BorrØ, d0, mm
16
Diameter, mm
M10
Längd, L, mm
156
SW
17
Max. montage, tfix, mm
85
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
60
Frigående hålØ, df, mm
11
Åtdragningsmoment, Tinst, Nm
50
Draglast, kN
5,7
Tvärlast, kN
13,3
Benämning
Sköldankare PFG LB M10-85
EAN
7319610067178
Antal
25
Bild på Sköldankare PFG LB  M10-85
Ladda ner bild
Artikelblad
9658077037 20 M12 115 19 20 25
Installationsparametrar
Artnr
9658077037
BorrØ, d0, mm
20
Diameter, mm
M12
Längd, L, mm
115
SW
19
Max. montage, tfix, mm
20
Min. borrdjup, h1, mm
85
Min. montagedjup, hnom, mm
80
Frigående hålØ, df, mm
13
Åtdragningsmoment, Tinst, Nm
85
Draglast, kN
7,6
Tvärlast, kN
19,3
Benämning
Sköldankare PFG LB M12-20
EAN
7319610067185
Antal
25
Bild på Sköldankare PFG LB  M12-20
Ladda ner bild
Artikelblad
9658077038 20 M12 145 19 50 25
Installationsparametrar
Artnr
9658077038
BorrØ, d0, mm
20
Diameter, mm
M12
Längd, L, mm
145
SW
19
Max. montage, tfix, mm
50
Min. borrdjup, h1, mm
85
Min. montagedjup, hnom, mm
80
Frigående hålØ, df, mm
13
Åtdragningsmoment, Tinst, Nm
85
Draglast, kN
7,6
Tvärlast, kN
19,3
Benämning
Sköldankare PFG LB M12-50
EAN
7319610067192
Antal
25
Bild på Sköldankare PFG LB  M12-50
Ladda ner bild
Artikelblad
9658077039 20 M12 165 19 70 10
Installationsparametrar
Artnr
9658077039
BorrØ, d0, mm
20
Diameter, mm
M12
Längd, L, mm
165
SW
19
Max. montage, tfix, mm
70
Min. borrdjup, h1, mm
85
Min. montagedjup, hnom, mm
80
Frigående hålØ, df, mm
13
Åtdragningsmoment, Tinst, Nm
85
Draglast, kN
7,6
Tvärlast, kN
19,3
Benämning
Sköldankare PFG LB M12-70
EAN
7319610067208
Antal
10
Bild på Sköldankare PFG LB  M12-70
Ladda ner bild
Artikelblad
9658077041 25 M16 148 24 30 10
Installationsparametrar
Artnr
9658077041
BorrØ, d0, mm
25
Diameter, mm
M16
Längd, L, mm
148
SW
24
Max. montage, tfix, mm
30
Min. borrdjup, h1, mm
105
Min. montagedjup, hnom, mm
100
Frigående hålØ, df, mm
18
Åtdragningsmoment, Tinst, Nm
120
Draglast, kN
11,9
Tvärlast, kN
35,9
Benämning
Sköldankare PFG LB M16-30
EAN
7319610067215
Antal
10
Bild på Sköldankare PFG LB  M16-30
Ladda ner bild
Artikelblad
