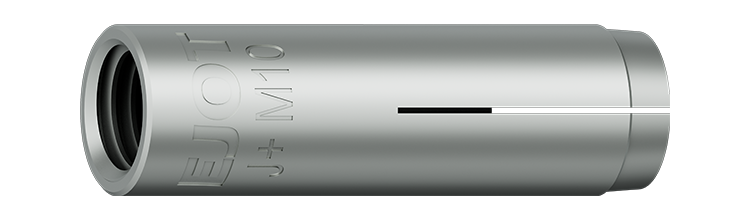

Slagankare J+

ETA-bedömd

ETA bedömt Slagankare för sprucken och osprucken betong. FZB för torrt inomhusbruk och tillfälligt utomhusbruk. Slagankare för förinstallation med installationsverktyg. Innergänga för metriska skruvar och stänger. Lämplig skruvlängd är 1-1,5 x ankarets diameter + monteringstjockleken. Litet borrdjup förenklar borrning och takinstallation. Lämplig för sprinklersystem. Kragen gör att det inte är lika viktigt att borrhålet blir exakt lika djupt som längden på slagankaret då kragen gör att produkten stannar i betongens kant utan att knackas ned längre om borrhålet är djupare än längden. För osprucken och sprucken betong.

Material: Stål

Ytbehandling: Blankförzinkad

Miljö: För användning inomhus

Dokument

DoP-DOP 4-036-220912-202301 DoP-DOP 4-037-220913-202301 ETA-22/0912 ETA-22/0913

Produktblad

Slagankare J+.pdf

	Artnr	Dimension, mm	BorrØ, d0, mm	Längd, L, mm	Gänga	Antal	Lagerstatus
▼	9650070100	M6x25	8	25	M6	100	Ej i lager
Installationsparametrar	Artnr 9650070100 Dimension, mm M6x25 BorrØ, d0, mm 8 Längd, L, mm 25 Gänga M6 Min. borrdjup, h1, mm 27 Invändig gänglängd, mm 10 Min. montagedjup, hnom, mm 25 Min. materialtjocklek, hmin, mm 100 Frigående hålØ, df, mm 7 Åtdragningsmoment, Tinst, Nm 4 Monteringsverktyg - Draglast osprucken betong C20/25, kN 2,4 Tvärlast osprucken betong C20/25, kN 1,7 Min. skruvdjup, fmin, mm 6 Effektivt montagedjup, hef, mm 25 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP DOP 4-036-220912-202301, DOP 4-037-220913-202301, ETA-22/0912, ETA-22/0913 Benämning Slagankare J+6x25 EAN 4061245093437 Antal 100	Ladda ner bild Artikelblad Dela via e-post
▼	9650070101	M8x30	10	30	M8	100	I lager
Installationsparametrar	Artnr 9650070101 Dimension, mm M8x30 BorrØ, d0, mm 10 Längd, L, mm 30 Gänga M8 Min. borrdjup, h1, mm 33 Invändig gänglängd, mm 13 Min. montagedjup, hnom, mm 30 Min. materialtjocklek, hmin, mm 100 Frigående hålØ, df, mm 9 Åtdragningsmoment, Tinst, Nm 11 Monteringsverktyg - Draglast osprucken betong C20/25, kN 3,2 Tvärlast osprucken betong C20/25, kN 3,1 Min. skruvdjup, fmin, mm 8 Effektivt montagedjup, hef, mm 30 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP DOP 4-036-220912-202301, DOP 4-037-220913-202301, ETA-22/0912, ETA-22/0913 Benämning Slagankare J+8x30 EAN 4061245093444 Antal 100	Ladda ner bild Artikelblad Dela via e-post
▼	9650070102	M10x40	12	40	M10	50	I lager
Installationsparametrar	Artnr 9650070102 Dimension, mm M10x40 BorrØ, d0, mm 12 Längd, L, mm 40 Gänga M10 Min. borrdjup, h1, mm 43 Invändig gänglängd, mm 17 Min. montagedjup, hnom, mm 40 Min. materialtjocklek, hmin, mm 100 Frigående hålØ, df, mm 12 Åtdragningsmoment, Tinst, Nm 17 Monteringsverktyg - Draglast osprucken betong C20/25, kN 4,2 Tvärlast osprucken betong C20/25, kN 5 Min. skruvdjup, fmin, mm 10 Effektivt montagedjup, hef, mm 40 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP DOP 4-036-220912-202301, DOP 4-037-220913-202301, ETA-22/0912, ETA-22/0913 Benämning Slagankare J+10x40 EAN 4061245093451 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	9650070103	M12x50	15	50	M12	25	I lager
Installationsparametrar	Artnr 9650070103 Dimension, mm M12x50 BorrØ, d0, mm 15 Längd, L, mm 50 Gänga M12 Min. borrdjup, h1, mm 54 Invändig gänglängd, mm 21 Min. montagedjup, hnom, mm 50 Min. materialtjocklek, hmin, mm 100 Frigående hålØ, df, mm 14 Åtdragningsmoment, Tinst, Nm 38 Monteringsverktyg - Draglast osprucken betong C20/25, kN 5,9 Tvärlast osprucken betong C20/25, kN 7,2 Min. skruvdjup, fmin, mm 12 Effektivt montagedjup, hef, mm 50 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP DOP 4-036-220912-202301, DOP 4-037-220913-202301, ETA-22/0912, ETA-22/0913 Benämning Slagankare J+12x50 EAN 4061245093468 Antal 25	Ladda ner bild Artikelblad Dela via e-post
▼	9650070104	M16x65	20	65	M16	10	I lager
Installationsparametrar	Artnr 9650070104 Dimension, mm M16x65 BorrØ, d0, mm 20 Längd, L, mm 65 Gänga M16 Min. borrdjup, h1, mm 70 Invändig gänglängd, mm 27 Min. montagedjup, hnom, mm 65 Min. materialtjocklek, hmin, mm 130 Frigående hålØ, df, mm 18 Åtdragningsmoment, Tinst, Nm 60 Monteringsverktyg - Draglast osprucken betong C20/25, kN 8,8 Tvärlast osprucken betong C20/25, kN 13,4 Min. skruvdjup, fmin, mm 16 Effektivt montagedjup, hef, mm 65 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP DOP 4-036-220912-202301, DOP 4-037-220913-202301, ETA-22/0912, ETA-22/0913 Benämning Slagankare J+16x65 EAN 4061245093475 Antal 10	Ladda ner bild Artikelblad Dela via e-post
▼	9650070105	M20x80	25	80	M20	5	I lager
Installationsparametrar	Artnr 9650070105 Dimension, mm M20x80 BorrØ, d0, mm 25 Längd, L, mm 80 Gänga M20 Min. borrdjup, h1, mm 86 Invändig gänglängd, mm 34 Min. montagedjup, hnom, mm 80 Min. materialtjocklek, hmin, mm 160 Frigående hålØ, df, mm 22 Åtdragningsmoment, Tinst, Nm 100 Monteringsverktyg - Draglast osprucken betong C20/25, kN 12 Tvärlast osprucken betong C20/25, kN 21 Min. skruvdjup, fmin, mm 20 Effektivt montagedjup, hef, mm 80 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP DOP 4-036-220912-202301, DOP 4-037-220913-202301, ETA-22/0912, ETA-22/0913 Benämning Slagankare J+20x80 EAN 4061245093482 Antal 5	Ladda ner bild Artikelblad Dela via e-post
