Slagankare JS+

ETA-bedömd, med krage

ETA bedömt Slagankare för sprucken och osprucken betong. FZB för torrt inomhusbruk och tillfälligt utomhusbruk. Slagankare för förinstallation med installationsverktyg. Innergänga för metriska skruvar och stänger. Lämplig skruvlängd är 1-1,5 x ankarets diameter + monteringstjockleken. Litet borrdjup förenklar borrning och takinstallation. Lämplig för sprinklersystem. Kragen gör att det inte är lika viktigt att borrhålet blir exakt lika djupt som längden på slagankaret då kragen gör att produkten stannar i betongens kant utan att knackas ned längre om borrhålet är djupare än längden. För osprucken och sprucken betong.

Material: Stål
Ytbehandling: Blankförzinkad
Miljö: För användning inomhus
Utförande: Med krage
Korrosivitetsklass
Brandmotståndsklass
ETA-bedömd

Dokument

Produktblad

Slagankare JS+.pdf
Artnr Dimension, mm BorrØ, d0, mm Längd, L, mm Gänga Antal Lagerstatus
9650070106 M6x25 8 25 M6 100
I lager
Installationsparametrar
Artnr
9650070106
Dimension, mm
M6x25
BorrØ, d0, mm
8
Längd, L, mm
25
Gänga
M6
Min. borrdjup, h1, mm
27
Invändig gänglängd, mm
10
Min. montagedjup, hnom, mm
25
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
7
Åtdragningsmoment, Tinst, Nm
4
Monteringsverktyg
-
Draglast osprucken betong C20/25, kN
2,4
Tvärlast osprucken betong C20/25, kN
1,7
Min. skruvdjup, fmin, mm
6
Effektivt montagedjup, hef, mm
25
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
DOP 4-036-220912-202301, DOP 4-037-220913-202301, ETA-22/0912, ETA-22/0913
Benämning
Slagankare JS+6x25
EAN
4061245093499
Antal
100
Bild på Slagankare JS+6x25
Ladda ner bild
Artikelblad
9650070107 M8x30 10 30 M8 100
Fåtal
Installationsparametrar
Artnr
9650070107
Dimension, mm
M8x30
BorrØ, d0, mm
10
Längd, L, mm
30
Gänga
M8
Min. borrdjup, h1, mm
33
Invändig gänglängd, mm
13
Min. montagedjup, hnom, mm
30
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
Åtdragningsmoment, Tinst, Nm
11
Monteringsverktyg
-
Draglast osprucken betong C20/25, kN
3,2
Tvärlast osprucken betong C20/25, kN
3,1
Min. skruvdjup, fmin, mm
8
Effektivt montagedjup, hef, mm
30
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
DOP 4-036-220912-202301, DOP 4-037-220913-202301, ETA-22/0912, ETA-22/0913
Benämning
Slagankare JS+8x30
EAN
4061245093505
Antal
100
Bild på Slagankare JS+8x30
Ladda ner bild
Artikelblad
9650070108 M8x25 10 25 M8 100
I lager
Installationsparametrar
Artnr
9650070108
Dimension, mm
M8x25
BorrØ, d0, mm
10
Längd, L, mm
25
Gänga
M8
Min. borrdjup, h1, mm
28
Invändig gänglängd, mm
12
Min. montagedjup, hnom, mm
25
Min. materialtjocklek, hmin, mm
80
Frigående hålØ, df, mm
9
Åtdragningsmoment, Tinst, Nm
11
Monteringsverktyg
-
Draglast osprucken betong C20/25, kN
1,2
Tvärlast osprucken betong C20/25, kN
1,2
Min. skruvdjup, fmin, mm
7
Effektivt montagedjup, hef, mm
25
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
DOP 4-036-220912-202301, ETA-22/0912
Benämning
Slagankare JSR+8x25
EAN
4061245093512
Antal
100
Bild på Slagankare JSR+8x25
Ladda ner bild
Artikelblad
9650070109 M10x40 12 40 M10 50
Ej i lager
Installationsparametrar
Artnr
9650070109
Dimension, mm
M10x40
BorrØ, d0, mm
12
Längd, L, mm
40
Gänga
M10
Min. borrdjup, h1, mm
43
Invändig gänglängd, mm
17
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
17
Monteringsverktyg
-
Draglast osprucken betong C20/25, kN
4,2
Tvärlast osprucken betong C20/25, kN
5
Min. skruvdjup, fmin, mm
10
Effektivt montagedjup, hef, mm
40
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
DOP 4-036-220912-202301, DOP 4-037-220913-202301, ETA-22/0912, ETA-22/0913
Benämning
Slagankare JS+10x40
EAN
4061245093529
Antal
50

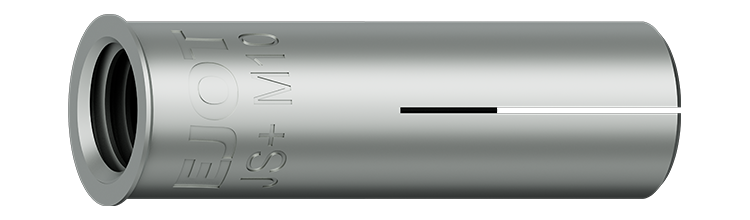

Bild på Slagankare JS+10x40
Ladda ner bild
Artikelblad
9650070110 M10x25 12 25 M10 50
I lager
Installationsparametrar
Artnr
9650070110
Dimension, mm
M10x25
BorrØ, d0, mm
12
Längd, L, mm
25
Gänga
M10
Min. borrdjup, h1, mm
28
Invändig gänglängd, mm
13
Min. montagedjup, hnom, mm
25
Min. materialtjocklek, hmin, mm
80
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
17
Monteringsverktyg
-
Draglast osprucken betong C20/25, kN
1,7
Tvärlast osprucken betong C20/25, kN
1,7
Min. skruvdjup, fmin, mm
8
Effektivt montagedjup, hef, mm
25
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
DOP 4-036-220912-202301, ETA-22/0912
Benämning
Slagankare JSR+10x25
EAN
4061245093536
Antal
50

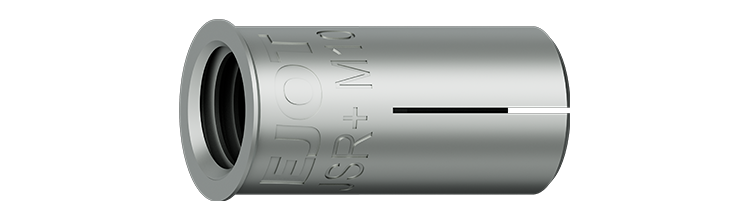

Bild på Slagankare JSR+10x25
Ladda ner bild
Artikelblad
9650070111 M12x50 15 50 M12 25
I lager
Installationsparametrar
Artnr
9650070111
Dimension, mm
M12x50
BorrØ, d0, mm
15
Längd, L, mm
50
Gänga
M12
Min. borrdjup, h1, mm
54
Invändig gänglängd, mm
21
Min. montagedjup, hnom, mm
50
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
38
Monteringsverktyg
-
Draglast osprucken betong C20/25, kN
5,9
Tvärlast osprucken betong C20/25, kN
7,2
Min. skruvdjup, fmin, mm
12
Effektivt montagedjup, hef, mm
50
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
DOP 4-036-220912-202301, DOP 4-037-220913-202301, ETA-22/0912, ETA-22/0913
Benämning
Slagankare JS+12x50
EAN
4061245093543
Antal
25
Bild på Slagankare JS+12x50
Ladda ner bild
Artikelblad
9650070112 M16x65 20 65 M16 10
I lager
Installationsparametrar
Artnr
9650070112
Dimension, mm
M16x65
BorrØ, d0, mm
20
Längd, L, mm
65
Gänga
M16
Min. borrdjup, h1, mm
70
Invändig gänglängd, mm
27
Min. montagedjup, hnom, mm
65
Min. materialtjocklek, hmin, mm
130
Frigående hålØ, df, mm
18
Åtdragningsmoment, Tinst, Nm
60
Monteringsverktyg
-
Draglast osprucken betong C20/25, kN
8,8
Tvärlast osprucken betong C20/25, kN
13,4
Min. skruvdjup, fmin, mm
16
Effektivt montagedjup, hef, mm
65
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
DOP 4-036-220912-202301, DOP 4-037-220913-202301, ETA-22/0912, ETA-22/0913
Benämning
Slagankare JS+16x65
EAN
4061245093550
Antal
10
Bild på Slagankare JS+16x65
Ladda ner bild
Artikelblad
