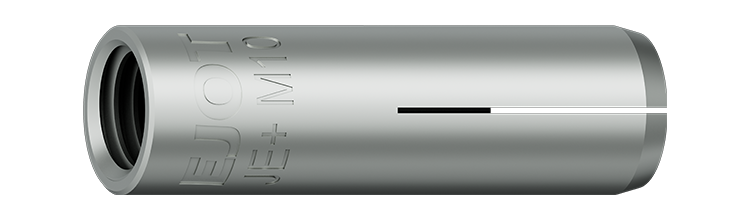

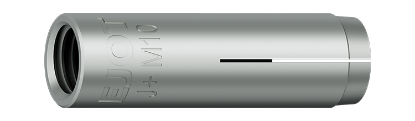

Slagankare JE+

ETA-bedömd, lämplig för sprinklersystem

ETA-bedömt slagankare för förinstallation med installationsverktyg. A4 för användning inomhus, utomhus och industriellt. Innergänga för metriska skruvar och stänger. Lämplig skruvlängd är 1-1,5 x ankarets diameter + monteringstjockleken. Litet borrdjup förenklar borrning och takinstallation. Lämplig för sprinklersystem.

Material: Rostfritt stål A4

Miljö: För användning utomhus

Utförande: Utan krage

Dokument

DoP-DOP 4-036-220912-202301 ETA-22/0912

Produktblad

Slagankare JE+.pdf

	Artnr	Dimension, mm	BorrØ, d0, mm	Längd, L, mm	Gänga	Antal	Lagerstatus
▼	9650070113	M6x25	8	25	M6	100	I lager
Installationsparametrar	Artnr 9650070113 Dimension, mm M6x25 BorrØ, d0, mm 8 Längd, L, mm 25 Gänga M6 Min. borrdjup, h1, mm 27 Invändig gänglängd, mm 10 Min. montagedjup, hnom, mm 25 Min. materialtjocklek, hmin, mm 80 Frigående hålØ, df, mm 7 Åtdragningsmoment, Tinst, Nm 4 Monteringsverktyg - Draglast osprucken betong C20/25, kN 0,85 Tvärlast osprucken betong C20/25, kN 0,85 Min. skruvdjup, fmin, mm 6 Effektivt montagedjup, hef, mm 25 Material Rostfritt stål A4 Korrosivitetsklass C5 ETA_DoP DOP 4-036-220912-202301, ETA-22/0912 Benämning Slagankare JE+6x25 A4 EAN 4061245093567 Antal 100	Ladda ner bild Artikelblad Dela via e-post
▼	9650070114	M8x30	10	30	M8	100	I lager
Installationsparametrar	Artnr 9650070114 Dimension, mm M8x30 BorrØ, d0, mm 10 Längd, L, mm 30 Gänga M8 Min. borrdjup, h1, mm 33 Invändig gänglängd, mm 13 Min. montagedjup, hnom, mm 30 Min. materialtjocklek, hmin, mm 80 Frigående hålØ, df, mm 9 Åtdragningsmoment, Tinst, Nm 11 Monteringsverktyg - Draglast osprucken betong C20/25, kN 1,19 Tvärlast osprucken betong C20/25, kN 1,19 Min. skruvdjup, fmin, mm 8 Effektivt montagedjup, hef, mm 30 Material Rostfritt stål A4 Korrosivitetsklass C5 ETA_DoP DOP 4-036-220912-202301, ETA-22/0912 Benämning Slagankare JE+8x30 A4 EAN 4061245093574 Antal 100	Ladda ner bild Artikelblad Dela via e-post
▼	9650070115	M10x40	12	40	M10	50	I lager
Installationsparametrar	Artnr 9650070115 Dimension, mm M10x40 BorrØ, d0, mm 12 Längd, L, mm 40 Gänga M10 Min. borrdjup, h1, mm 43 Invändig gänglängd, mm 17 Min. montagedjup, hnom, mm 40 Min. materialtjocklek, hmin, mm 80 Frigående hålØ, df, mm 12 Åtdragningsmoment, Tinst, Nm 17 Monteringsverktyg - Draglast osprucken betong C20/25, kN 1,19 Tvärlast osprucken betong C20/25, kN 1,19 Min. skruvdjup, fmin, mm 10 Effektivt montagedjup, hef, mm 40 Material Rostfritt stål A4 Korrosivitetsklass C5 ETA_DoP DOP 4-036-220912-202301, ETA-22/0912 Benämning Slagankare JE+10x40 A4 EAN 4061245093581 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	9650070116	M12x50	15	50	M12	25	I lager
Installationsparametrar	Artnr 9650070116 Dimension, mm M12x50 BorrØ, d0, mm 15 Längd, L, mm 50 Gänga M12 Min. borrdjup, h1, mm 54 Invändig gänglängd, mm 21 Min. montagedjup, hnom, mm 50 Min. materialtjocklek, hmin, mm 100 Frigående hålØ, df, mm 14 Åtdragningsmoment, Tinst, Nm 38 Monteringsverktyg - Draglast osprucken betong C20/25, kN 2,21 Tvärlast osprucken betong C20/25, kN 2,21 Min. skruvdjup, fmin, mm 12 Effektivt montagedjup, hef, mm 50 Material Rostfritt stål A4 Korrosivitetsklass C5 ETA_DoP DOP 4-036-220912-202301, ETA-22/0912 Benämning Slagankare JE+12x50 A4 EAN 4061245093598 Antal 25	Ladda ner bild Artikelblad Dela via e-post
▼	9650070117	M16x65	20	65	M16	10	I lager
Installationsparametrar	Artnr 9650070117 Dimension, mm M16x65 BorrØ, d0, mm 20 Längd, L, mm 65 Gänga M16 Min. borrdjup, h1, mm 70 Invändig gänglängd, mm 27 Min. montagedjup, hnom, mm 65 Min. materialtjocklek, hmin, mm 130 Frigående hålØ, df, mm 18 Åtdragningsmoment, Tinst, Nm 60 Monteringsverktyg - Draglast osprucken betong C20/25, kN 4,25 Tvärlast osprucken betong C20/25, kN 4,25 Min. skruvdjup, fmin, mm 16 Effektivt montagedjup, hef, mm 65 Material Rostfritt stål A4 Korrosivitetsklass C5 ETA_DoP DOP 4-036-220912-202301, ETA-22/0912 Benämning Slagankare JE+16x65 A4 EAN 4061245093604 Antal 10	Ladda ner bild Artikelblad Dela via e-post
▼	9650070118	M20x80	25	80	M20	5	I lager
Installationsparametrar	Artnr 9650070118 Dimension, mm M20x80 BorrØ, d0, mm 25 Längd, L, mm 80 Gänga M20 Min. borrdjup, h1, mm 86 Invändig gänglängd, mm 34 Min. montagedjup, hnom, mm 80 Min. materialtjocklek, hmin, mm 160 Frigående hålØ, df, mm 22 Åtdragningsmoment, Tinst, Nm 100 Monteringsverktyg - Draglast osprucken betong C20/25, kN 5,61 Tvärlast osprucken betong C20/25, kN 5,61 Min. skruvdjup, fmin, mm 20 Effektivt montagedjup, hef, mm 80 Material Rostfritt stål A4 Korrosivitetsklass C5 ETA_DoP DOP 4-036-220912-202301, ETA-22/0912 Benämning Slagankare JE+20x80 A4 EAN 4061245093611 Antal 5	Ladda ner bild Artikelblad Dela via e-post
