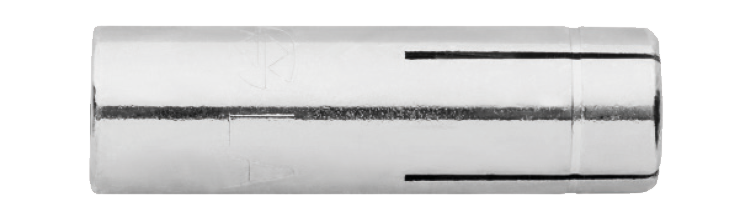

Slagankare LA+

ETA-bedömd

För infästning i sprucken och osprucken betong, håldäck, tegel och natursten. Viktigt att använda installationsverktyg. Litet borrdjup förenklar borrning och takinstallation. Lämplig för sprinklersystem.

ETA bedömt Slagankare för sprucken och osprucken betong. FZB för torrt inomhusbruk och tillfälligt utomhusbruk. Slagankare för förinstallation med installationsverktyg. Innergänga för metriska skruvar och stänger. Lämplig skruvlängd är 1-1,5 x ankarets diameter + monteringstjockleken. Litet borrdjup förenklar borrning och takinstallation. Lämplig för sprinklersystem.

Material: Stål

Ytbehandling: Blankförzinkad

Miljö: För användning inomhus

Utförande: Utan krage

Dokument

DoP-EJOT 4-006-130441-2018/01 DoP-EJOT 4-007-130442-2018/01 ETA-13/0441 ETA-13/0442

Produktblad

Slagankare LA+.pdf

	Artnr	Dimension, mm	BorrØ, d0, mm	Längd, L, mm	Gänga	Antal	Lagerstatus
▼	10070050	M6x25	8	25	M6	100	I lager
Installationsparametrar	Artnr 10070050 Dimension, mm M6x25 BorrØ, d0, mm 8 Längd, L, mm 25 Gänga M6 Min. borrdjup, h1, mm 27 Invändig gänglängd, mm 11 Min. montagedjup, hnom, mm 25 Min. materialtjocklek, hmin, mm 100 Frigående hålØ, df, mm 7 Åtdragningsmoment, Tinst, Nm Max 4 Monteringsverktyg LT+ 6 (PRO) Draglast osprucken betong C20/25, kN 2,1 Tvärlast osprucken betong C20/25, kN 1,7 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP EJOT 4-006-130441-2018/01, ETA-13/0441 Benämning Slagankare LA+ M6x25 fzb ETA EAN 7319610046821 Antal 100	Ladda ner bild Artikelblad Dela via e-post
▼	10070052	M8x30	10	30	M8	100	Fåtal
Installationsparametrar	Artnr 10070052 Dimension, mm M8x30 BorrØ, d0, mm 10 Längd, L, mm 30 Gänga M8 Min. borrdjup, h1, mm 32 Invändig gänglängd, mm 13 Min. montagedjup, hnom, mm 30 Min. materialtjocklek, hmin, mm 100 Frigående hålØ, df, mm 9 Åtdragningsmoment, Tinst, Nm Max 8 Monteringsverktyg LT+ 8 (PRO) Draglast osprucken betong C20/25, kN 3,6 Tvärlast osprucken betong C20/25, kN 3,1 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP EJOT 4-006-130441-2018/01, EJOT 4-007-130442-2018/01, ETA-13/0441, ETA-13/0442 Benämning Slagankare LA+ M8x30 fzb ETA EAN 7319610046838 Antal 100	Ladda ner bild Artikelblad Dela via e-post
▼	10070054	M10x40	12	40	M10	50	I lager
Installationsparametrar	Artnr 10070054 Dimension, mm M10x40 BorrØ, d0, mm 12 Längd, L, mm 40 Gänga M10 Min. borrdjup, h1, mm 43 Invändig gänglängd, mm 16 Min. montagedjup, hnom, mm 40 Min. materialtjocklek, hmin, mm 100 Frigående hålØ, df, mm 12 Åtdragningsmoment, Tinst, Nm Max 15 Monteringsverktyg LT+ 10 (PRO) Draglast osprucken betong C20/25, kN 4,8 Tvärlast osprucken betong C20/25, kN 4,5 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP EJOT 4-006-130441-2018/01, EJOT 4-007-130442-2018/01, ETA-13/0441, ETA-13/0442 Benämning Slagankare LA+ M10x40 fzb ETA EAN 7319610046845 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	10070056	M12x50	15	50	M12	25	I lager
Installationsparametrar	Artnr 10070056 Dimension, mm M12x50 BorrØ, d0, mm 15 Längd, L, mm 50 Gänga M12 Min. borrdjup, h1, mm 54 Invändig gänglängd, mm 23 Min. montagedjup, hnom, mm 50 Min. materialtjocklek, hmin, mm 120 Frigående hålØ, df, mm 14 Åtdragningsmoment, Tinst, Nm Max 35 Monteringsverktyg LT+ 12 (PRO) Draglast osprucken betong C20/25, kN 6,3 Tvärlast osprucken betong C20/25, kN 7,3 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP EJOT 4-007-130442-2018/01, ETA-13/0442 Benämning Slagankare LA+ M12x50 fzb ETA EAN 7319610046852 Antal 25	Ladda ner bild Artikelblad Dela via e-post
▼	10070058	M16x65	20	65	M16	10	I lager
Installationsparametrar	Artnr 10070058 Dimension, mm M16x65 BorrØ, d0, mm 20 Längd, L, mm 65 Gänga M16 Min. borrdjup, h1, mm 70 Invändig gänglängd, mm 32 Min. montagedjup, hnom, mm 65 Min. materialtjocklek, hmin, mm 160 Frigående hålØ, df, mm 18 Åtdragningsmoment, Tinst, Nm Max 60 Monteringsverktyg LT+ 14 (PRO) Draglast osprucken betong C20/25, kN 10,5 Tvärlast osprucken betong C20/25, kN 12,2 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP EJOT 4-007-130442-2018/01, ETA-13/0442 Benämning Slagankare LA+ M16x65 fzb ETA EAN 7319610046869 Antal 10	Ladda ner bild Artikelblad Dela via e-post
▼	10070020	M20x80	25	80	M20	10	I lager
Installationsparametrar	Artnr 10070020 Dimension, mm M20x80 BorrØ, d0, mm 25 Längd, L, mm 80 Gänga M20 Min. borrdjup, h1, mm 84 Invändig gänglängd, mm 33 Min. montagedjup, hnom, mm 80 Min. materialtjocklek, hmin, mm 120 Frigående hålØ, df, mm 22 Åtdragningsmoment, Tinst, Nm Max 100 Monteringsverktyg LT 20 Draglast osprucken betong C20/25, kN 11,9 Tvärlast osprucken betong C20/25, kN 17,2 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP - Benämning Slagankare LA M20x80 fzb EAN 7319610046814 Antal 10	Ladda ner bild Artikelblad Dela via e-post
