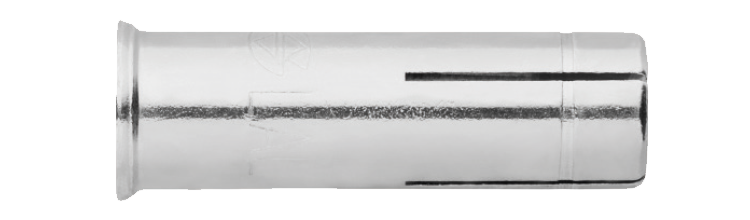

Slagankare LAL+

ETA-bedömd, med krage

För infästning i sprucken och osprucken betong, håldäck, tegel och natursten. Viktigt att använda installationsverktyg. Litet borrdjup förenklar borrning och takinstallation. Lämplig för sprinklersystem.

ETA bedömt Slagankare för sprucken och osprucken betong. FZB för torrt inomhusbruk och tillfälligt utomhusbruk. Slagankare för förinstallation med installationsverktyg. Innergänga för metriska skruvar och stänger. Lämplig skruvlängd är 1-1,5 x ankarets diameter + monteringstjockleken. Litet borrdjup förenklar borrning och takinstallation. Lämplig för sprinklersystem. Kragen gör att det inte är lika viktigt att borrhålet blir exakt lika djupt som längden på slagankaret då kragen gör att produkten stannar i betongens kant utan att knackas ned längre om borrhålet är djupare än längden. För osprucken och sprucken betong.

Material: Stål
Ytbehandling: Blankförzinkad
Miljö: För användning inomhus
Utförande: Med krage
Korrosivitetsklass
ETA-bedömd
Brandmotståndsklass

Dokument

Produktblad

Slagankare LAL+.pdf
Artnr Dimension, mm BorrØ, d0, mm Längd, L, mm Gänga Min. borrdjup, h1, mm Antal
10070070 M6x25 8 25 M6 27 100
Installationsparametrar
Artnr
10070070
Dimension, mm
M6x25
BorrØ, d0, mm
8
Längd, L, mm
25
Gänga
M6
Min. borrdjup, h1, mm
27
Invändig gänglängd, mm
11
Min. montagedjup, hnom, mm
25
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
7
Åtdragningsmoment, Tinst, Nm
Max 4
Monteringsverktyg
LT+ 6 (PRO)
Draglast osprucken betong C20/25, kN
2,1
Tvärlast osprucken betong C20/25, kN
1,7
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-006-130441-2018/01, ETA-13/0441
Benämning
Slagankare LAL+ M6x25 fzb Krage ETA
EAN
7319610046876
Antal
100
Bild på Slagankare LAL+ M6x25 fzb Krage ETA
Ladda ner bild
Artikelblad
10070072 M8x30 10 30 M8 32 100
Installationsparametrar
Artnr
10070072
Dimension, mm
M8x30
BorrØ, d0, mm
10
Längd, L, mm
30
Gänga
M8
Min. borrdjup, h1, mm
32
Invändig gänglängd, mm
13
Min. montagedjup, hnom, mm
30
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
Åtdragningsmoment, Tinst, Nm
Max 8
Monteringsverktyg
LT+ 8 (PRO)
Draglast osprucken betong C20/25, kN
3,6
Tvärlast osprucken betong C20/25, kN
3,1
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-006-130441-2018/01, EJOT 4-007-130442-2018/01, ETA-13/0441, ETA-13/0442
Benämning
Slagankare LAL+ M8x30 fzb Krage ETA
EAN
7319610046883
Antal
100
Bild på Slagankare LAL+ M8x30 fzb Krage ETA
Ladda ner bild
Artikelblad
10070073 M8x25 10 25 M8 27 100
Installationsparametrar
Artnr
10070073
Dimension, mm
M8x25
BorrØ, d0, mm
10
Längd, L, mm
25
Gänga
M8
Min. borrdjup, h1, mm
27
Invändig gänglängd, mm
12
Min. montagedjup, hnom, mm
25
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
Åtdragningsmoment, Tinst, Nm
Max 8
Monteringsverktyg
LT+ 8+25 (PRO)
Draglast osprucken betong C20/25, kN
3,6
Tvärlast osprucken betong C20/25, kN
3,1
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
-
Benämning
Slagankare LAL+ M8x25 fzb Krage
EAN
7319610047781
Antal
100
Bild på Slagankare LAL+ M8x25 fzb Krage
Ladda ner bild
Artikelblad
10070074 M10x40 12 40 M10 43 50
Installationsparametrar
Artnr
10070074
Dimension, mm
M10x40
BorrØ, d0, mm
12
Längd, L, mm
40
Gänga
M10
Min. borrdjup, h1, mm
43
Invändig gänglängd, mm
16
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
Max 15
Monteringsverktyg
LT+ 10 (PRO)
Draglast osprucken betong C20/25, kN
4,8
Tvärlast osprucken betong C20/25, kN
4,5
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-006-130441-2018/01, EJOT 4-007-130442-2018/01, ETA-13/0441, ETA-13/0442
Benämning
Slagankare LAL+ M10x40 fzb Krage ETA
EAN
7319610046890
Antal
50
Bild på Slagankare LAL+ M10x40 fzb Krage ETA
Ladda ner bild
Artikelblad
10070075 M10x25 12 25 M10 27 50
Installationsparametrar
Artnr
10070075
Dimension, mm
M10x25
BorrØ, d0, mm
12
Längd, L, mm
25
Gänga
M10
Min. borrdjup, h1, mm
27
Invändig gänglängd, mm
12
Min. montagedjup, hnom, mm
25
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
Max 15
Monteringsverktyg
LT+ 10+25(PRO)
Draglast osprucken betong C20/25, kN
4,8
Tvärlast osprucken betong C20/25, kN
4,5
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
-
Benämning
Slagankare LAL+ M10x25 fzb Krage
EAN
7319610047798
Antal
50
Bild på Slagankare LAL+ M10x25 fzb Krage
Ladda ner bild
Artikelblad
10070076 M12x50 15 50 M12 54 25
Installationsparametrar
Artnr
10070076
Dimension, mm
M12x50
BorrØ, d0, mm
15
Längd, L, mm
50
Gänga
M12
Min. borrdjup, h1, mm
54
Invändig gänglängd, mm
23
Min. montagedjup, hnom, mm
50
Min. materialtjocklek, hmin, mm
120
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
Max 35
Monteringsverktyg
LT+ 12 (PRO)
Draglast osprucken betong C20/25, kN
6,3
Tvärlast osprucken betong C20/25, kN
7,3
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-007-130442-2018/01, ETA-13/0442
Benämning
Slagankare LAL+ M12x50 fzb Krage ETA
EAN
7319610046906
Antal
25
Bild på Slagankare LAL+ M12x50 fzb Krage ETA
Ladda ner bild
Artikelblad
10070078 M16x65 20 65 M16 70 10
Installationsparametrar
Artnr
10070078
Dimension, mm
M16x65
BorrØ, d0, mm
20
Längd, L, mm
65
Gänga
M16
Min. borrdjup, h1, mm
70
Invändig gänglängd, mm
32
Min. montagedjup, hnom, mm
65
Min. materialtjocklek, hmin, mm
160
Frigående hålØ, df, mm
18
Åtdragningsmoment, Tinst, Nm
Max 60
Monteringsverktyg
LT+ 14 (PRO)
Draglast osprucken betong C20/25, kN
10,5
Tvärlast osprucken betong C20/25, kN
12,2
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-007-130442-2018/01, ETA-13/0442
Benämning
Slagankare LAL+ M16x65 fzb Krage ETA
EAN
7319610046913
Antal
10
Bild på Slagankare LAL+ M16x65 fzb Krage ETA
Ladda ner bild
Artikelblad
