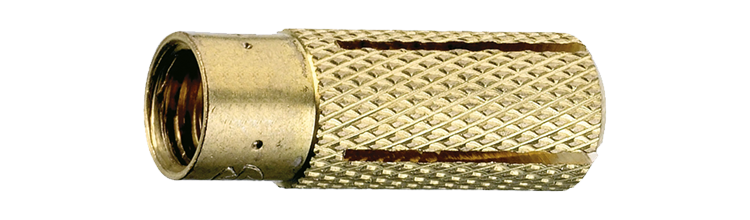

Slagankare MSA

Helt i mässing

För infästning i osprucken betong, håldäck, natursten och massivt tegel.

Invändigt gängad mässingsexpander för förinstallation. Expandern är lettrad för att förhindra rotation under monteringen. Innergänga för metriska skruvar och stänger, expanderar i samband när man skruvar i skruven. Mässingsexpandrar är lämpliga för användning inomhus och utomhus.

Material: Mässing
Miljö: För användning utomhus
Korrosivitetsklass
Material, betong
Material, natursten
Material, tegel
Material, håldäck/natursten

Dokument

Produktblad

Slagankare MSA.pdf
Artnr Dimension, mm BorrØ, d0, mm Längd, L, mm Gänga Skruvlängd + tfix, mm Antal
10072204 M4x16 5 16 M4 16 200
Installationsparametrar
Artnr
10072204
Dimension, mm
M4x16
BorrØ, d0, mm
5
Längd, L, mm
16
Gänga
M4
Skruvlängd + tfix, mm
16
Min. montagedjup, hnom, mm
16
Draglast osprucken betong C20/25, kN
0,6
Tvärlast osprucken betong C20/25, kN
0,6
Material
Mässing
Korrosivitetsklass
C4
Benämning
Slagankare Mässing MSA 4
EAN
7319610047118
Antal
200
Bild på Slagankare Mässing MSA  4
Ladda ner bild
Artikelblad
10072205 M5x20 6 20 M5 20 200
Installationsparametrar
Artnr
10072205
Dimension, mm
M5x20
BorrØ, d0, mm
6
Längd, L, mm
20
Gänga
M5
Skruvlängd + tfix, mm
20
Min. montagedjup, hnom, mm
20
Draglast osprucken betong C20/25, kN
0,7
Tvärlast osprucken betong C20/25, kN
0,7
Material
Mässing
Korrosivitetsklass
C4
Benämning
Slagankare Mässing MSA 5
EAN
7319610047125
Antal
200
Bild på Slagankare Mässing MSA  5
Ladda ner bild
Artikelblad
10072206 M6x24 8 24 M6 24 100
Installationsparametrar
Artnr
10072206
Dimension, mm
M6x24
BorrØ, d0, mm
8
Längd, L, mm
24
Gänga
M6
Skruvlängd + tfix, mm
24
Min. montagedjup, hnom, mm
24
Draglast osprucken betong C20/25, kN
1
Tvärlast osprucken betong C20/25, kN
1
Material
Mässing
Korrosivitetsklass
C4
Benämning
Slagankare Mässing MSA 6
EAN
7319610047132
Antal
100
Bild på Slagankare Mässing MSA  6
Ladda ner bild
Artikelblad
10072208 M8x30 10 30 M8 30 100
Installationsparametrar
Artnr
10072208
Dimension, mm
M8x30
BorrØ, d0, mm
10
Längd, L, mm
30
Gänga
M8
Skruvlängd + tfix, mm
30
Min. montagedjup, hnom, mm
30
Draglast osprucken betong C20/25, kN
1,5
Tvärlast osprucken betong C20/25, kN
1,5
Material
Mässing
Korrosivitetsklass
C4
Benämning
Slagankare Mässing MSA 8
EAN
7319610047149
Antal
100
Bild på Slagankare Mässing MSA  8
Ladda ner bild
Artikelblad
10072210 M10x34 12 34 M10 34 50
Installationsparametrar
Artnr
10072210
Dimension, mm
M10x34
BorrØ, d0, mm
12
Längd, L, mm
34
Gänga
M10
Skruvlängd + tfix, mm
34
Min. montagedjup, hnom, mm
34
Draglast osprucken betong C20/25, kN
2,1
Tvärlast osprucken betong C20/25, kN
2,1
Material
Mässing
Korrosivitetsklass
C4
Benämning
Slagankare Mässing MSA 10
EAN
7319610047156
Antal
50
Bild på Slagankare Mässing MSA 10
Ladda ner bild
Artikelblad
10072212 M12x40 16 40 M12 40 25
Installationsparametrar
Artnr
10072212
Dimension, mm
M12x40
BorrØ, d0, mm
16
Längd, L, mm
40
Gänga
M12
Skruvlängd + tfix, mm
40
Min. montagedjup, hnom, mm
40
Draglast osprucken betong C20/25, kN
3,2
Tvärlast osprucken betong C20/25, kN
3,2
Material
Mässing
Korrosivitetsklass
C4
Benämning
Slagankare Mässing MSA 12
EAN
7319610047163
Antal
25
Bild på Slagankare Mässing MSA 12
Ladda ner bild
Artikelblad
10072216 M16x44 20 44 M16 44 10
Installationsparametrar
Artnr
10072216
Dimension, mm
M16x44
BorrØ, d0, mm
20
Längd, L, mm
44
Gänga
M16
Skruvlängd + tfix, mm
44
Min. montagedjup, hnom, mm
44
Draglast osprucken betong C20/25, kN
4,1
Tvärlast osprucken betong C20/25, kN
4,1
Material
Mässing
Korrosivitetsklass
C4
Benämning
Slagankare Mässing MSA 16
EAN
7319610047170
Antal
10
Bild på Slagankare Mässing MSA 16
Ladda ner bild
Artikelblad
