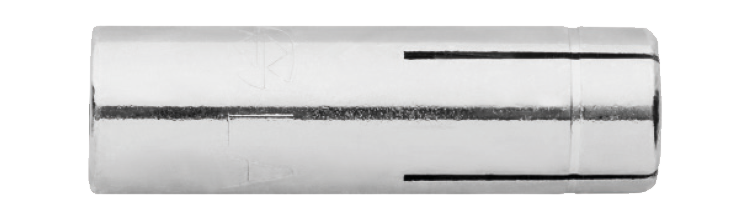

Slagankare LAH

Lämplig för sprinklersystem

För infästning i osprucken betong, tegel och natursten. Viktigt att använda installationsverktyg. Litet borrdjup förenklar borrning och takinstallation. Lämplig för sprinklersystem.

Slagankare för förinstallation med installationsverktyg. A4 för användning inomhus, utomhus och industriellt. Innergänga för metriska skruvar och stänger. Lämplig skruvlängd är 1-1,5 x ankarets diameter + monteringstjockleken. Litet borrdjup förenklar borrning och takinstallation. Lämplig för sprinklersystem.

Material: Rostfritt stål A4
Miljö: För användning utomhus
Utförande: Utan krage
Korrosivitetsklass

Dokument

Produktblad

Slagankare LAH.pdf
Artnr Dimension, mm BorrØ, d0, mm Längd, L, mm Gänga Antal Lagerstatus
10074006 M6x25 8 25 M6 100
I lager
Installationsparametrar
Artnr
10074006
Dimension, mm
M6x25
BorrØ, d0, mm
8
Längd, L, mm
25
Gänga
M6
Min. borrdjup, h1, mm
27
Invändig gänglängd, mm
11
Min. montagedjup, hnom, mm
25
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
7
Åtdragningsmoment, Tinst, Nm
Max 4
Monteringsverktyg
LT+ 6 (PRO)
Draglast osprucken betong C20/25, kN
1
Tvärlast osprucken betong C20/25, kN
1,1
Material
Rostfritt stål A4
Korrosivitetsklass
C5
Benämning
Slagankare LAH M6x25 A4
EAN
7319610047187
Antal
100
Bild på Slagankare LAH  M6x25 A4
Ladda ner bild
Artikelblad
10074008 M8x30 10 30 M8 100
I lager
Installationsparametrar
Artnr
10074008
Dimension, mm
M8x30
BorrØ, d0, mm
10
Längd, L, mm
30
Gänga
M8
Min. borrdjup, h1, mm
32
Invändig gänglängd, mm
13
Min. montagedjup, hnom, mm
30
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
Åtdragningsmoment, Tinst, Nm
Max 8
Monteringsverktyg
LT+ 8 (PRO)
Draglast osprucken betong C20/25, kN
1,6
Tvärlast osprucken betong C20/25, kN
1,3
Material
Rostfritt stål A4
Korrosivitetsklass
C5
Benämning
Slagankare LAH M8x30 A4
EAN
7319610047194
Antal
100
Bild på Slagankare LAH  M8x30 A4
Ladda ner bild
Artikelblad
10074010 M10x40 12 40 M10 50
I lager
Installationsparametrar
Artnr
10074010
Dimension, mm
M10x40
BorrØ, d0, mm
12
Längd, L, mm
40
Gänga
M10
Min. borrdjup, h1, mm
42
Invändig gänglängd, mm
15
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
Max 15
Monteringsverktyg
LT+ 10 (PRO)
Draglast osprucken betong C20/25, kN
2,2
Tvärlast osprucken betong C20/25, kN
1,5
Material
Rostfritt stål A4
Korrosivitetsklass
C5
Benämning
Slagankare LAH M10x40 A4
EAN
7319610047200
Antal
50
Bild på Slagankare LAH M10x40 A4
Ladda ner bild
Artikelblad
10074012 M12x50 15 50 M12 25
I lager
Installationsparametrar
Artnr
10074012
Dimension, mm
M12x50
BorrØ, d0, mm
15
Längd, L, mm
50
Gänga
M12
Min. borrdjup, h1, mm
52
Invändig gänglängd, mm
19
Min. montagedjup, hnom, mm
50
Min. materialtjocklek, hmin, mm
120
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
Max 35
Monteringsverktyg
LT+ 12 (PRO)
Draglast osprucken betong C20/25, kN
3,4
Tvärlast osprucken betong C20/25, kN
2,6
Material
Rostfritt stål A4
Korrosivitetsklass
C5
Benämning
Slagankare LAH M12x50 A4
EAN
7319610047217
Antal
25
Bild på Slagankare LAH M12x50 A4
Ladda ner bild
Artikelblad
10074016 M16x65 20 65 M16 10
I lager
Installationsparametrar
Artnr
10074016
Dimension, mm
M16x65
BorrØ, d0, mm
20
Längd, L, mm
65
Gänga
M16
Min. borrdjup, h1, mm
69
Invändig gänglängd, mm
25
Min. montagedjup, hnom, mm
65
Min. materialtjocklek, hmin, mm
160
Frigående hålØ, df, mm
18
Åtdragningsmoment, Tinst, Nm
Max 60
Monteringsverktyg
LT+ 10 (PRO)
Draglast osprucken betong C20/25, kN
5,6
Tvärlast osprucken betong C20/25, kN
4,6
Material
Rostfritt stål A4
Korrosivitetsklass
C5
Benämning
Slagankare LAH M16x65 A4
EAN
7319610047224
Antal
10
Bild på Slagankare LAH M16x65 A4
Ladda ner bild
Artikelblad
10074020 M20x80 25 80 M20 10
Kontakta oss
Installationsparametrar
Artnr
10074020
Dimension, mm
M20x80
BorrØ, d0, mm
25
Längd, L, mm
80
Gänga
M20
Min. borrdjup, h1, mm
84
Invändig gänglängd, mm
33
Min. montagedjup, hnom, mm
80
Min. materialtjocklek, hmin, mm
250
Frigående hålØ, df, mm
22
Åtdragningsmoment, Tinst, Nm
Max 100
Monteringsverktyg
LT+ 14 (PRO)
Draglast osprucken betong C20/25, kN
7,9
Tvärlast osprucken betong C20/25, kN
6,6
Material
Rostfritt stål A4
Korrosivitetsklass
C5
Benämning
Slagankare LAH M20x80 A4
EAN
7319610047231
Antal
10
Bild på Slagankare LAH M20x80 A4
Ladda ner bild
Artikelblad
